أنبوب الفولاذ الصخري

أنبوب الفولاذ الهيكلي هو مكون أنبوبي مجوف مصنوع من الفولاذ ، ويستخدم بشكل أساسي في البناء والجسور والآلات وغيرها من الهندسة لتحمل قوة الحمل أو نقل المكونات الهيكلية. تتنوع أشكالها المتقاطعة (مثل المستديرة ، مربعة ، مستطيلة) ، ويتم تحقيق مزيج من القوة العالية والوزن الخفيف عن طريق تحسين توزيع المواد.

التصنيف حسب شكل القسم:

• القسم المجوف الدائري (CHS):مقاومة الالتواء جيدة ، وغالبا ما تستخدم لنقل السوائل والدعم الأسطواني.

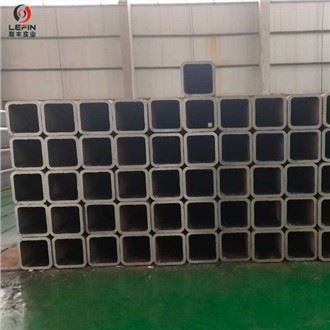

• قسم مربع مجوف (SHS): تصلب الانثناء العالي ، مناسبة لهياكل الإطار.
• قسم جوفاء مستطيل (RHS): يوفر منطقة دعم مسطحة كبيرة ، ومرجع عادة في إطارات الأبواب والنوافذ والإطارات الميكانيكية.
• أنبوب بيضاوي ، أنبوب الشكل: شكل مخصص لذوي الاحتياجات الخاصة.

عن طريق عملية التصنيع:

• أنبوب فولاذي سلس (سلس): مصنوع من الساخنة المرسومة أو الباردة ، بدون لحام ، قوة عالية ، مناسبة للضغط العالي أو بيئات الإجهاد العالية.
• أنابيب الصلب الملحومة: لوحات فولاذية ملحومة بعد العقص (مثل اللحام المقاومة عالية التردد) ، وتكلفة منخفضة ، وتستخدم على نطاق واسع في الهياكل العامة.



معيار:BS EN 10210 (أوروبا) BS EN 10219 (أوروبا)
ASTM A500 (أمريكي)
GB/T 3094-2000 (الصين) GB/T 6728-2002 (الصين)
JIS G3466 (اليابان)
كـ 1163 (أستراليا)

القطر الخارجي: (SHS)20*20-1200*1200mmسمك الجدار:1.3mm -50 مم

القطر الخارجي: (RHS)20*30-1200*1500mmسمك الجدار:1. 2-50 مم

القطر الخارجي: (CHS)20-660 ممسمك الجدار:1. 3-16 مم

طول:4M ، 6M ، 12M أو كما هو مطلوب

علامتنا التجارية: الصلب ليفين

الصلب المشترك:

• الصلب الكربوني (مثل ASTM A500): اقتصادي وعملي ، يستخدم على نطاق واسع في البناء والآلات.
• الفولاذ ذو القوة العالية ذات الكل (مثل ASTM A1085): مقاومة تآكل أفضل وقوة للبيئات القاسية.
• الفولاذ المقاوم للصدأ (على سبيل المثال 304/316): يستخدم في بيئات تآكل شديدة (النباتات الكيميائية ، الهندسة البحرية).

المعايير الدولية:

• الولايات المتحدة الأمريكية: ASTM A500 (أنبوب ملحوم بارد) ، ASTM A53 (الأنبوب للأغراض العامة).
• أوروبا: EN 10219 (أنابيب ملحومة ببرودة) ، EN 10210 (أنبوب حراري).
• الصين: GB/T 6728 (القسم المجوف على البارد من الصلب للهيكل).

• عملية المتداول الساخنة: صب درجات الحرارة العالية ، مقطع عرضي كبير ، سطح خشن.
• الرسم البارد/الرسم البارد: معالجة درجة الحرارة العادية ، دقة الأبعاد العالية ، السطح الأملس ، تحسين القوة.
• عملية اللحام: لحام مقاومة عالية التردد (ERW) ، ولحام القوس المغمورة (SAW) ، وما إلى ذلك ، تتطلب فحص جودة اللحام.

مجال البناء:

• هيكل الإطار: العوارض والأعمدة والجملات من المباني الشاهقة.
• دعم السقف: ملعب ، هيكل شبكة المطار.

• الاستخدام الزخرفي: درابزين الدرج ، المظلة (وظيفية وجميلة).

الجسور والنقل:

• جسر العوارض ودعم الرصيف.
• منصات المترو ، الطريق السريع الدرابزين.

الآلات والمعدات:

• رافعة الطفرة ، إطار الآلات الزراعية.
• دعم الناقل ، جسم الأسطوانة الهيدروليكية.

الطاقة والمواد الكيميائية:

• برج طاقة الرياح ، دعم خط أنابيب النفط.
• دعم مفاعل النبات الكيميائي (المواد المقاومة للتآكل المطلوبة).

المزايا:

• القوة العالية والوزن الخفيف: مواد توفير مقارنة مع الصلب الصلب ، مما يقلل من تكاليف النقل والتركيب.
• القابلية للآلات: يمكن قطع ، اللحام ، الانحناء ، والتكيف مع التصميم المعقد.
• المقاومة الانضغاطية والالتواء: يتمتع الهيكل المجوف بصلابة عالية الانثناء ومقاومة الالتواء ممتازة.
• قابلة لإعادة التدوير بيئيًا: يمكن إعادة تدوير الصلب بنسبة 100 ٪ ، تمشيا مع احتياجات التنمية المستدامة.

عيوب:

• متطلبات مكافحة التآكل: يجب تجنب البيئة المكشوفة أو رسمها ، مما يزيد من تكاليف الصيانة.
• خطر الإبزيم المحلي: قد تربط الأنابيب ذات الجدران الرقيقة تحت الضغط وتحتاج إلى تصميمها بسمك جدار معقول.
• متطلبات اللحام العالية: تؤثر جودة اللحام بشكل مباشر على السلامة الهيكلية.

• Glvanizing: Dip Dip Glvanizing (HDG) يمتد حياة الخدمة الخارجية.
• طلاء الرش/المسحوق: جميل ومقاوم للصدأ ، مناسب لأجزاء مكشوفة من المبنى.
• الصلب التجويف: تتشكل طبقة أكسيد واقية من مكونات صناعة السبائك (مثل النحاس والكروم).
