كـ 1163 C35 0 L0 Hollow Section

NZS1163 HOLLOL SECTION

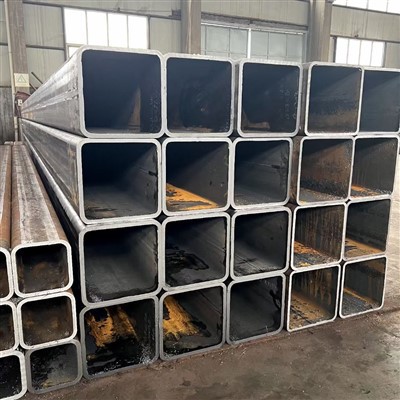

مربع: 50 مم × 50 مم إلى 125 مم × 125 مم

AS1163 هي مواصفات قياسية أسترالية للأنابيب الفولاذية الملحومة والسلاسة للاستخدام الهيكلي ، والتي يتم تطبيقها على نطاق واسع في حقول البناء والهندسة والتصنيع.

• الاسم القياسي:

كـ 1163 "أقسام جوفاء مصنوعة من الفولاذ الهيكلي والسلس"

• نطاق التطبيق:

إنه ينطبق على أنابيب الصلب الملحومة على البرودة أو الساخنة (التماس المستقيم أو اللحام الحلزوني) وأنابيب فولاذية سلسة ، تستخدم بشكل رئيسي في هياكل البناء ، والتصنيع الميكانيكي ، ونقل السوائل وغيرها من الحقول.

• التصنيف:

وهي مقسمة إلى فئات متعددة تستند إلى عمليات التصنيع ودرجات القوة:

1. C250: الحد الأدنى لقوة العائد 250 ميجا باسكال.
2. C350: الحد الأدنى لقوة العائد 350 ميجا باسكال.
3. C450: الحد الأدنى قوة العائد 450 ميجا باسكال (قابلة للتطبيق فقط على الأنابيب المكونة للبرد).

• متطلبات المواد:

عادة ما تكون أنابيب الصلب مصنوعة من الصلب الكربوني أو الصلب المنخفض ، ويجب أن يتوافق تركيبها الكيميائي للمتطلبات القياسية (مثل حدود محتوى الكربون والمنغنيز والكبريت والفوسفور).

يُسمح بإضافة عناصر تتبع (مثل النيوبيوم والفاناديوم) لتعزيز القوة والصلابة.

• عملية التصنيع:

• أنابيب ملحومة: يجب اعتماد لحام التعريفي عالي التردد (HFW) ، أو لحام القوس المغمور (SAW) أو عمليات مماثلة ، ويجب أن تكون طبقات اللحام مستمرة وموحدة.

• أنبوب سلس: يتم إنتاجه من خلال عمليات الرسم الساخنة أو الباردة ، دون اللحامات.

يجب التحكم في دقة الأبعاد وجودة السطح أثناء عملية التصنيع.

• القطر الخارجي وسمك الجدار:

• نطاق القطر الخارجي: عادةً من 21.3 مم إلى 610 مم (اعتمادًا على عملية التصنيع).

• نطاق سمك الجدار: من 1.6 مم إلى 12.7 ملم. قد تكون هناك اختلافات بين درجات القوة المختلفة.

• طول:الطول القياسي هو 6 أمتار أو مخصصة وفقًا لمتطلبات العملاء.

• متطلبات التسامح:

• تحمل القطر الخارجي: ± 1 ٪ أو ± 0. 5mm (خذ القيمة الأكبر).

• تحمل سمك الجدار: ± 10 ٪ (الأنابيب الملحومة) أو ± 12.5 ٪ (أنابيب سلسة).

• الإهليلجية: لا تتجاوز 75 ٪ من تحمل القطر الخارجي.

متطلبات الملكية الميكانيكية لدرجات القوة المختلفة هي كما يلي:

• طريقة الاختبار: يتم إجراء اختبار الشد وفقًا لـ AS 1391 ، ويتم أخذ العينات من الاتجاه الطولي أو المستعرض للأنبوب الفولاذي.

• المعالجة السطحية:

يجب أن تكون الأسطح الداخلية والخارجية للأنابيب الفولاذية ناعمة ، خالية من الشقوق ، الطيات ، الندوب وغيرها من العيوب.

يُسمح بالخدوش الطفيفة أو طبقات الأكسيد ، ولكن يجب ألا تؤثر على الأداء المستخدم.

• متطلبات الاختبار:

• الاختبار غير المدمر (NDT): تحتاج الأنابيب الملحومة إلى الخضوع للاختبار الحالي للموجات فوق الصوتية أو الدوامة لضمان جودة طبقات اللحام.

• اختبار الهيدروستاتيكي: اختياري. يتم تحديد ضغط الاختبار من خلال التفاوض بين الشركة المصنعة والعميل.

• التفتيش الأبعاد: يجب أخذ عينات من كل مجموعة من أنابيب الصلب لفحص القطر الخارجي وسمك الجدار وطولها.

• بناء هياكل: مثل الجمالون ، الدعم ، الأعمدة ، إلخ.

• التصنيع الميكانيكي: يستخدم للمكونات الميكانيكية ، وكتل الأسطوانات الهيدروليكية ، وبكرات النقل ، إلخ.

• نقل السوائل: خطوط أنابيب السوائل منخفضة الضغط مثل الماء والغاز والزيت (والتي يجب أن تلبي متطلبات إضافية مضادة للتآكل).

• البنية التحتية: مشاريع واسعة النطاق مثل الجسور والملاعب والمطارات ، إلخ.

• مقارنة مع ASTM A500 (الولايات المتحدة الأمريكية): تشبه C350 من AS1163 درجة A500 C ، ولكن هناك اختلافات طفيفة في تكوين الكيميائي والمتطلبات المتطلبات.

• بالمقارنة مع EN 10219 (أوروبا): يولي المعيار الأوروبي المزيد من الاهتمام لأداء الأنابيب المكونة للبرد ، بينما يغطي AS1163 نطاقًا أوسع.

• متطلبات التصديق: يجب اعتمادها من قبل نظام الشهادات المشتركة في أستراليا\/نيوزيلندا (JAS-ANZ) أو مؤسسة اختبار الطرف الثالث.

• وضع علامة على المحتوى: يجب وضع علامة على كل أنبوب فولاذي باسم الشركة المصنعة والرقم القياسي (AS1163) والصف (مثل C350) ، الحجم ورقم الدفعة.


• اقتراح الاختيار: اختر الصف المناسب بناءً على الحمل والبيئة والتكلفة. C350 هو نوع اقتصادي شائع الاستخدام.

• العلاج المضاد للتآكل: إذا تم استخدامها في بيئة تآكل ، فإن الجلفنة أو الرسم أو استخدام الصلب التجويف مطلوب.

أصبحت أنابيب الصلب AS1163 هي المادة المفضلة للهندسة الهيكلية في أستراليا والمناطق المحيطة بها بسبب السيطرة الصارمة على الأبعاد ، ودرجات القوة المتنوعة والأداء الموثوق به. عند التصميم والاستخدام ، من الضروري الجمع بين سيناريوهات التطبيق المحددة والإشارة إلى النص القياسي الأصلي لضمان الامتثال.
